大型轴流式压缩机对除尘要求较高，为了保证进入 压缩机的空气干净，其含尘浓度及粒度满足规定要求，必须在轴流式主风机入口安装一台空气过滤器。大型轴流式主风机进口流量大（一般在1000m3n/min以上），要求空气过滤器的过滤面积大，除尘效率高，具有保护功能。

一、空气过滤器工作原理及结构图

KLA16型空气过滤器主要由百叶窗和除尘系统组成，百叶窗的主要作用是将空气中的大颗粒灰尘通过惯性的作用除去，灰尘由底部的通风机抽吸排除过滤器；卷绕式滤尘器主要是由滤料、滤料缠绕系统及自动控制部分组成，经过一级除尘的气体通过滤料，使尘粒被疏密相间的滤料所吸附，使通过的气体变成洁净的空气，当滤料积灰增多达到一定的阻力时装在滤料前、后的差压检测器动作，使滤料卷绕系统动作，更新滤料，当差压降低后，停止传动，更新滤料工作完毕，又可进行过滤，其结构如下:

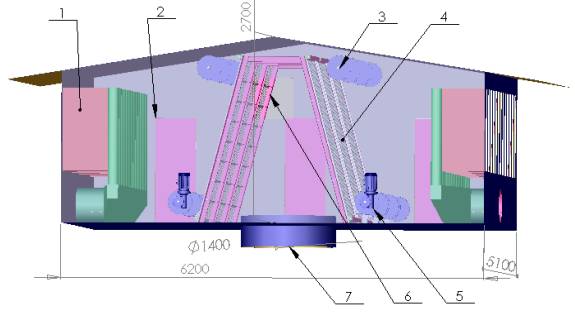

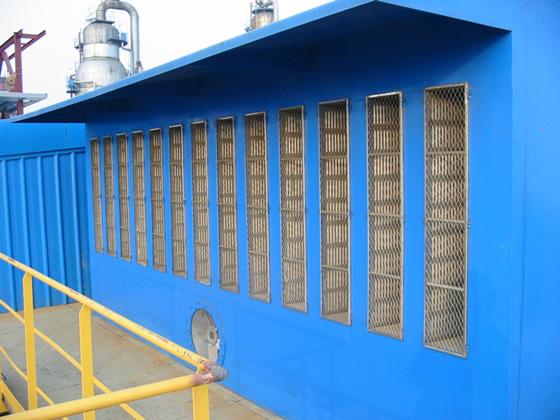

1、 进风口 2、检修门 3、滤布卷筒 4、过滤帘 5、卷帘器 6、负压门 7、出风口  催化风机过滤器结构图

导风口外设有过滤网，能够阻挡空气中大颗粒杂物；空气经过导风口时，空气中的粗粒随惯性直接进入导灰管，经粗滤风机排出，初滤过的空气在导风板的引导下，尽可能均匀地分布在过滤帘上，滤布卷筒用于储存和释放干净的过滤棉，卷帘器可根据风阻大小自动回收堵塞后的过滤棉；当卷帘器失灵时，负压门会自动开启，过滤器外壳采用锥体结构，可加大导风口和过滤帘面积，出风口垂直于过滤帘设置，减少了空气流通阻力，气流在经过过滤帘时分布更为均匀。

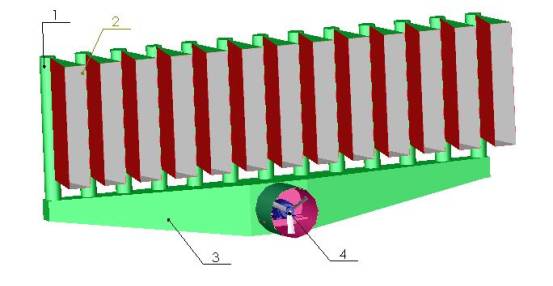

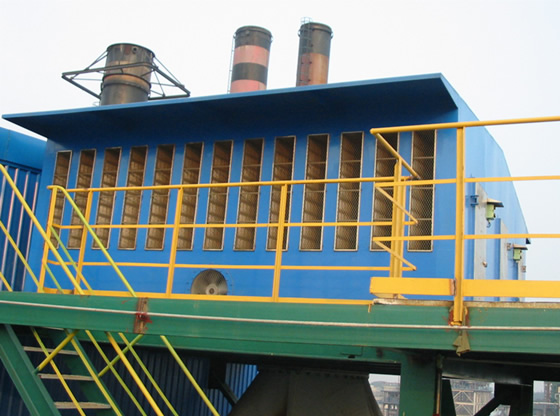

1．导风管 2、导风口 3、集风管 4、排风机 进风口

过滤器设计在以下三个主要方面较大的改进：

（1）通过增加了进风口数量、增大过滤帘面积，使过滤器风阻减小。加大了正压室空间，增大了导风口至过滤帘的距离，使空气经过过滤帘时风压更加均匀；加大过滤帘数量，提高了卷帘机的工作效率。

（2）将卷帘机设置正压室，在维护卷帘机、过滤帘和更换机械零件时，灰尘被过滤帘阻隔，避免灰尘被直接吸入进风口。

（3）卷帘机隔栅结构的改造和使用304不锈钢材料，使卷帘机的使用寿命得到了延长。如下图所示，隔栅全部采用不锈钢圆管制作，提高了结构整体强度，减少了过滤帘的运动阻力，减少了驱动功率。

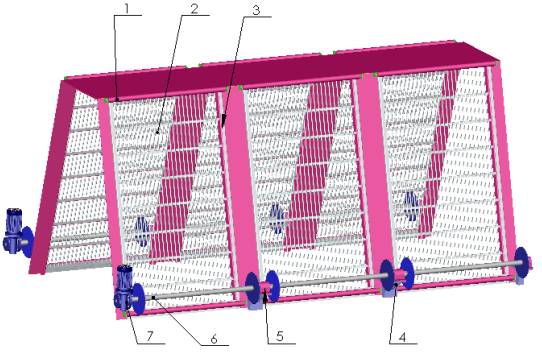

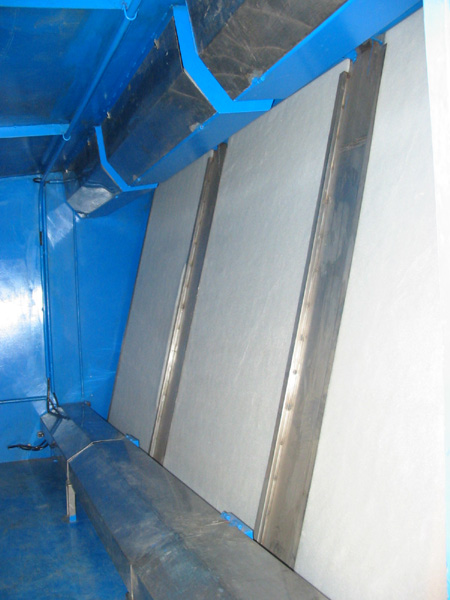

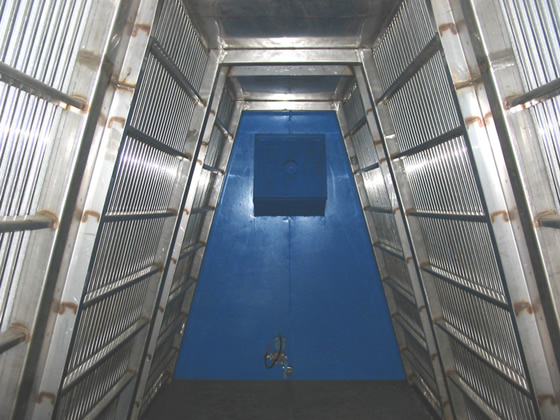

1. 改向辊 2.不锈钢隔栅 3.不锈钢挡风条 4.双向调节支架 5. 滚动轴承座 6.驱动卷帘器 7.涡轮蜗杆减速器 隔栅、卷帘机

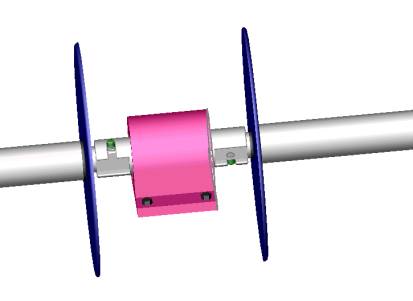

卷帘机驱动装置采用带自锁性能的蜗轮蜗杆减速器，当设备失效或停机时，卷帘机不至于反转，过滤布不易松散；支撑采用滚动轴承结构支撑，减少了阻力且轴不易卡死；改向托辊也采用滚动轴承结构，减少了运动阻力；支撑座底部设置了可调支架，确保整套装置的同轴度，卷闸盘采用了快速拆卸装置，便于工人操作，降低了劳动强度。

三、 电控部分设置及工作原理

过滤器的风阻控制是通过压差计，对正、负压室的压差，检测来控制蜗轮蜗杆减速器，更新过滤帘，减小过滤器阻力，并可在电控室直接观察到负压值（阻力值），上下限可直接手工设定。

过滤器投入使用时，进风口的排尘风机开始工作，对过滤器进行初滤，当压差计检测到负压室的负压大于－300Pa时，卷帘器的涡轮蜗杆减速器自动启动，把堵塞的帘布卷入卷帘器，随即拉出干净的帘布后，当压差计检测到负压室的负压小于－250Pa时，卷帘器的涡轮蜗杆减速器自动停止，卷帘器将停止卷动，以保证过滤器正常工作。每台电机都配有短路保护装置和过载保护装置。
